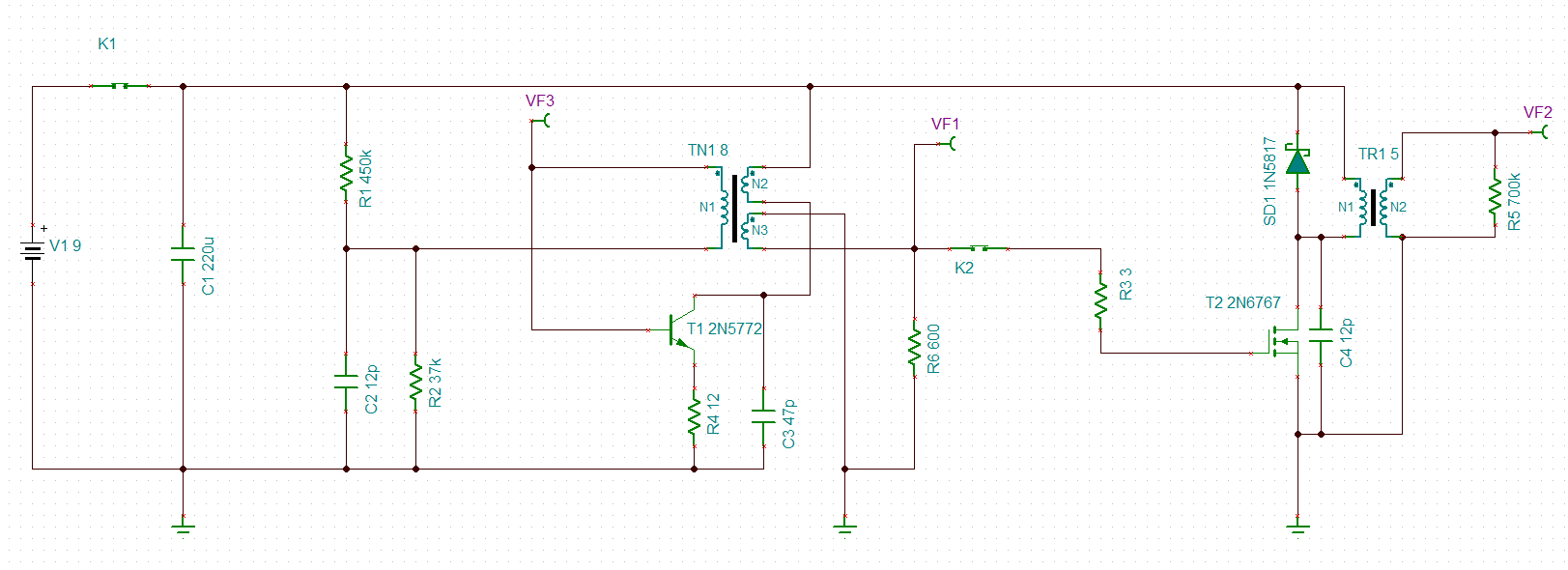

以上电路图仅做参考，实际电路可参考仿真模拟电路进行试验。

第一级使用间歇震荡电路形成脉冲信号，为第二级开关管做开关控制

第二级使用IGBT或MOS管，工作在高频大电流环境下推动高频升压变压升压

第三级使用4倍压升压电路，输出直流高压

使用TINA-TI仿真软件模拟电路：

高频磁环互感 TN1 匝数 N1:N2:N3 = 8: 35: 5

升压变压器 TR1 匝数 N1:N2 = 5：500

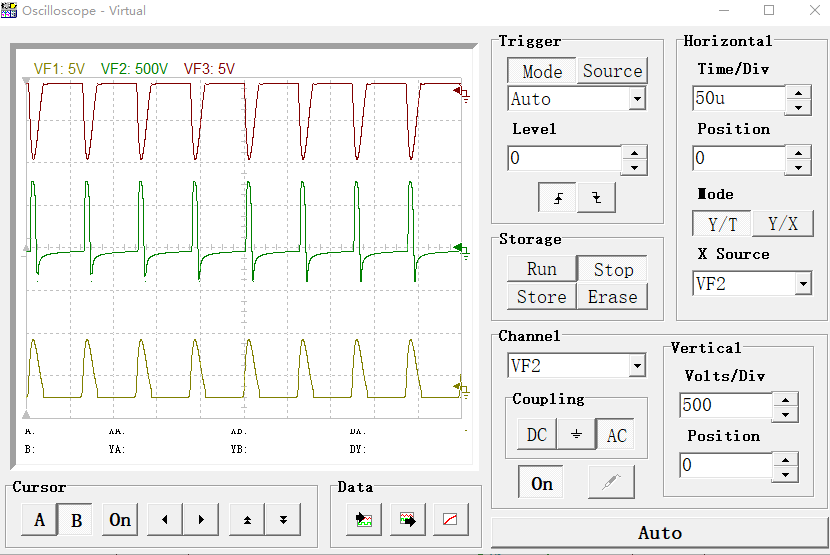

VF1, VF2 ,VF3 示波模拟截图：

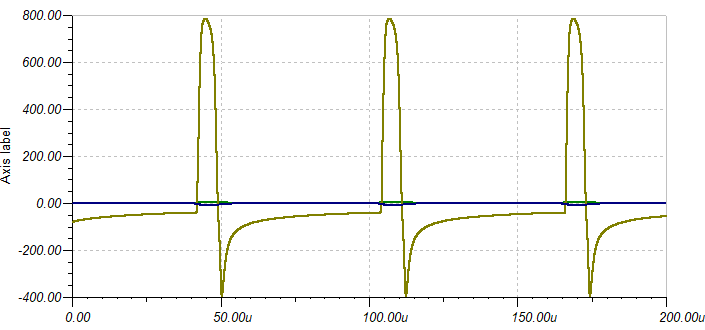

模拟测试TR1变压器脉冲幅度在  -400V ~ 800V

可以看到脉冲周期T=60us, 正向脉冲宽度在 8us ，占空比13%, 脉冲频率在16KHz
